märklin  37074 inside

Technische Ausrüstung:

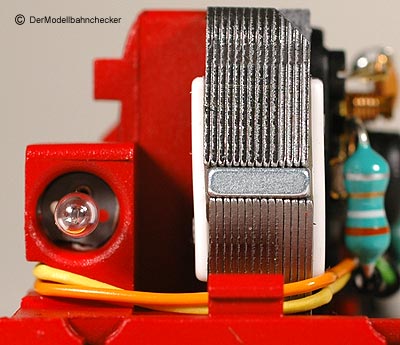

Motor 5 * Motor





Schwungscheibe (n) nein
Kraftübertragung
Motor / Rad

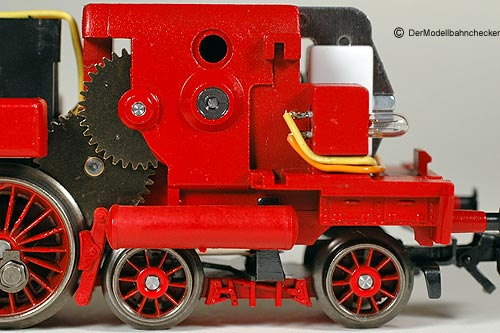

Getriebe und Zahnräder die hinteren beiden Treibräder

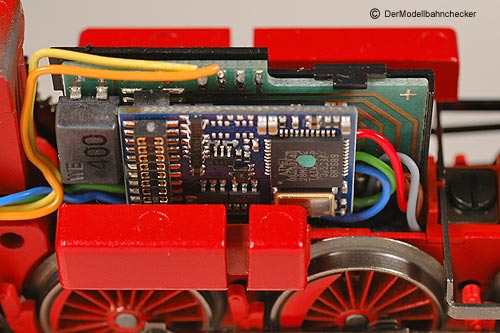

Decoder mfx
Schnittstelle 21-polig
Basisadresse (Motorola) 78
Sound ohne
sonst. Funktionen:
F4: Rangiergang (ABS)



Stromaufnahme und Fahreigenschaften:

befahrbarer Mindestradius 360 mm

M - Gleis gut
C - Gleis gut
K - Gleis gut
Weichenstraßen mit Gegenbogen vorwärts gut
Weichenstraßen mit Gegenbogen rückwärts gut



Die Fahreigenschaften sind durch die Verwendung des bewährten 5*-Motors in Verbindung mit dem klassischen Getriebe im Digitalbetrieb gut. Es ist in keiner Fahrstufe ein Ruckeln zu vernehmen. Die Langsamfahreigenschaften sind sehr gut. Die gemessene Höchstgeschwindigkeit bei Werkseinstellung ist zu hoch und sollte umprogrammiert werden.

Im Analogbetrieb haben wir keine Unterschiede festgestellt.



Messwerte (Leistungsparameter):

Gewicht  360 g







Haftreifen 2
angetriebene Achsen 3
Zugkraft in g
in der Ebene  234 g
bei 2 % Steigung 204 g
bei 3 % Steigung   190 g
Leistungsaufnahme    11,76 VA **
Strombedarf
max. Stromaufnahme (**bei allen Verbrauchern) und bei Last mit höchster Fahrstufe (digital)  700 mA**
bei 16,8 V Trafospannung

Höchst-Geschwindigkeit in Km/h
(Werkseinstellung)
mit CS vorwärts/rückwärts 147
mit Intellibox vorwärts/rückwärts 149

Minimal-Geschwindigkeit in Km/h
(Werkseinstellung )
mit CS vorwärts/rückwärts 4,2
mit Intellibox vorwärts/rückwärts 4,1

Auslauf
(bei Stromaus)

Auslauf bei V max. 11 cm



Beleuchtung:

klassisches Modell mit Birnchen




















Bedienungsanleitung / Wartungsheft / Ersatzteilblatt:

Der Lokomotive liegt ein entsprechend umfangreiches Heft bei, aus dem die einzelnen Informationen hervorgehen.
Das Ersatzteilblatt und die Teileliste sind in der Anleitung in einem zu geringem Maßstab skizziert.



Wartungsfreundlichkeit: Zugänglichkeit des Modells
Abschmieren   m. Schraube(n) X unter dem DOM
Haftreifenwechsel      m. Klipverbindungen ---
Beleuchtungsmittelwechsel  Birne

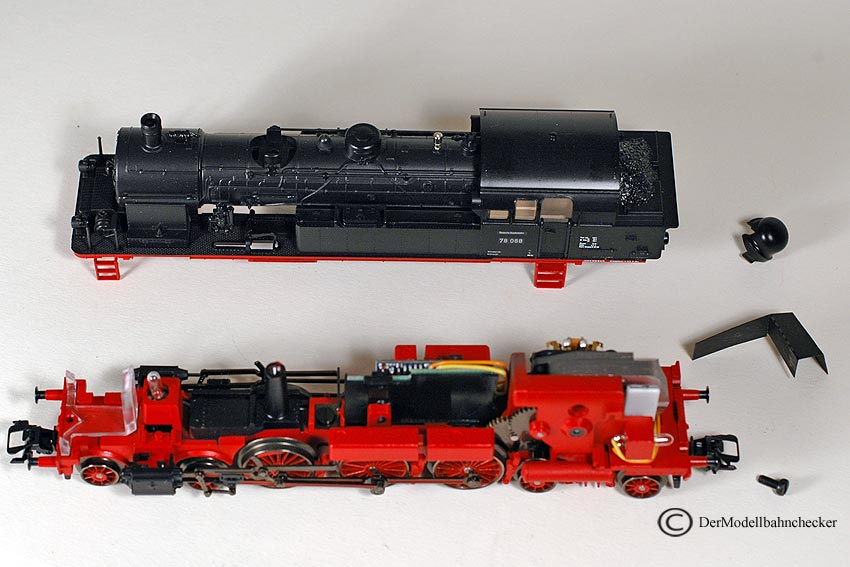

Schleiferwechsel (Klip)     Gehäuse abnehmen

Schwierigkeitsgrad: einfach mittel schwierig
