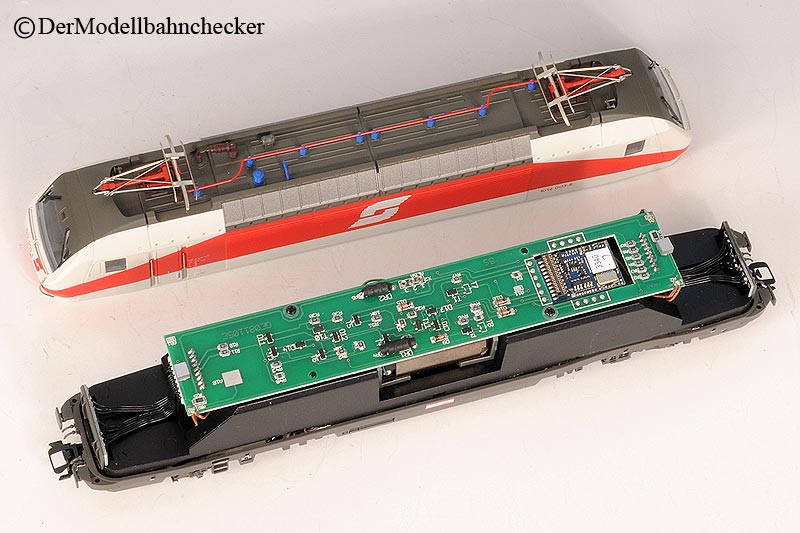

märklin 37308 / 37309 - inside
Technische Ausrüstung:
 |

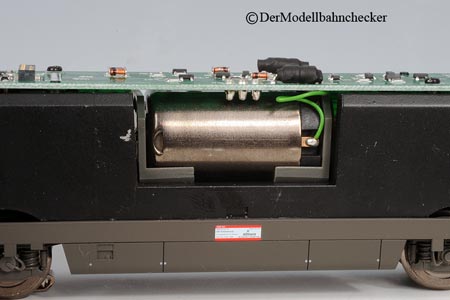

| Motor | konv. Gleichstrommotor |
 |
| Schwungscheibe (n) | 2 | |
| Kraftübertragung Motor / Rad | Kardanwelle auf Schnecke und Getriebe auf alle 4 Achsen | |
| Decoder | ohne | |

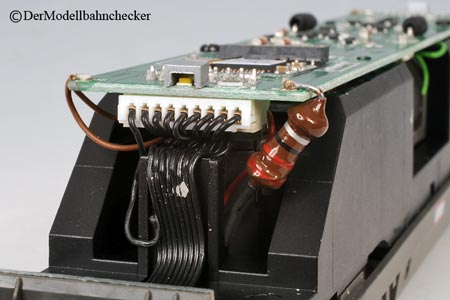

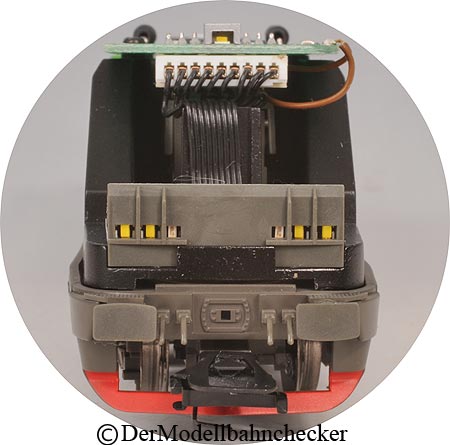

| Schnittstelle | 21-Pol | |
| Basisadresse
(Motorola) mfx mfx |
10 R. 1012 003-8 R. 1012 002-0 |
|
| Sound | ohne | |
| sonst. Funktionen: | f1:
Fernlicht f4: ABV über die neue Zentrale lassen sich je nach Kombination der Funktionenschalten: Rangierlicht (doppel A) die jeweiligen Führerstandsbeleuchtungen |
Stromaufnahme und Fahreigenschaften:
| befahrbarer Mindestradius |
eine Messung führen wir erst mit dem umgebauten Modell durch |
 |
| M - Gleis | ja | |
| C - Gleis | ja | |
| K - Gleis | ja | |
| Weichenstraßen mit Gegenbogen vorwärts | bei k + c-Gleis o.k. | |
| Weichenstraßen mit Gegenbogen rückwärts | bei k + c-Gleis o.k. |
| Fahreigenschaften | Die Maschine läuft "butterweich". Im höheren Drehzahlbereich ergibt das Gehäuse einen Resonanzkörper. |
Messwerte (Leistungsparameter):
| Gewicht | 590 g |
  |
||
| Haftreifen | 4 | |||
| angetriebene Achsen | 4 | |||
| Zugkraft in g | ||||
| in der Ebene | 190 | |||
| bei 2 % Steigung | 140 | |||
| bei 3 % Steigung | 130 | |||
| Leistungsaufnahme | 10,29 VA** | |||
| Strombedarf | ||||
| max. Stromaufnahme (**bei allen Verbrauchern) und bei Last mit höchster Fahrstufe (digital) |
613
mA** bei 16,8 V Trafospannung |
|||
|
Höchst-Geschwindigkeit in Km/h (Werkseinstellung) |
||||
| mit CS vorwärts/rückwärts | 213 | |||
| mit Intellibox vorwärts/rückwärts | 211 | |||
|
Minimal-Geschwindigkeit in Km/h (Werkseinstellung ) |
||||
| mit CS vorwärts/rückwärts | 5,9 | |||
| mit Intellibox vorwärts/rückwärts | 5,8 | |||
|
Auslauf (bei Stromaus) |
||||
| Auslauf bei V max. | 13 cm | |||

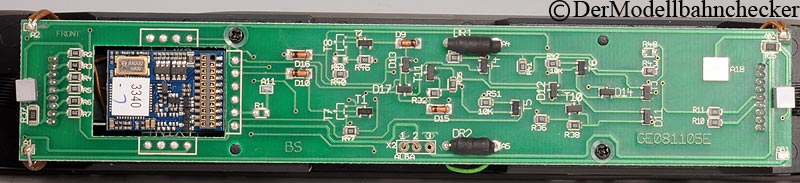

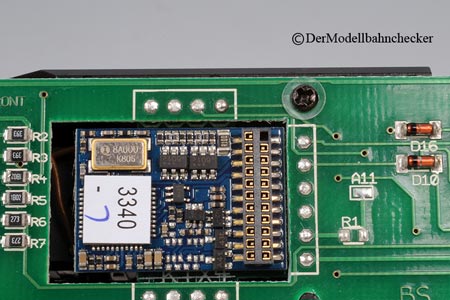

Decoder:
Beleuchtung:
|

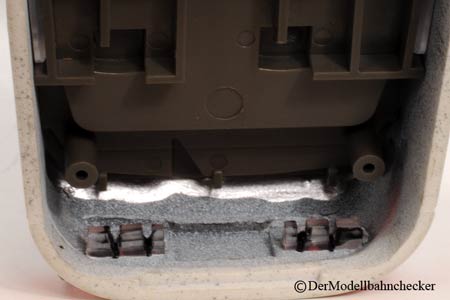

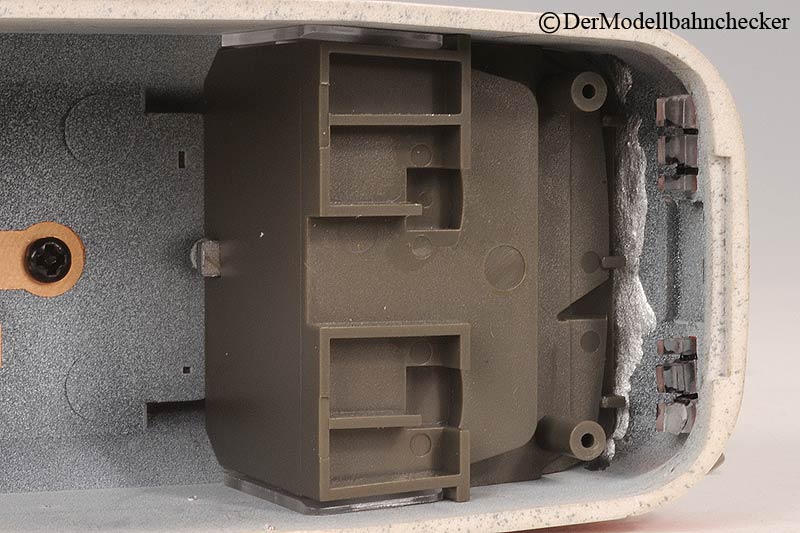

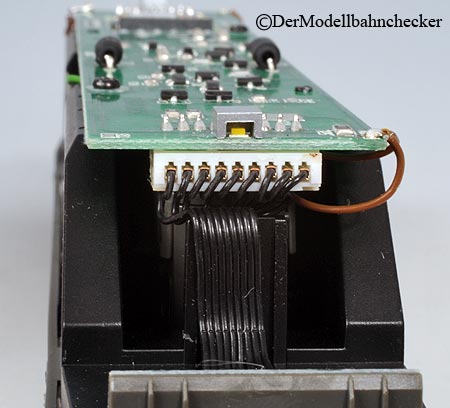

LED, incl. Fernlichtfunktion Damit das Licht nicht durchscheint am Gehäuse wurde Material an den Gehäusen manuell aufgetragen. Dies wirkt sehr unprofessionell in der Ausführung ! siehe unteres und nebenstehendes Foto |
  |
 |
|
Bedienungsanleitung / Wartungsheft / Ersatzteilblatt:
|
Der Lokomotive liegt ein entsprechend umfangreiches Heft bei, aus dem die
einzelnen Informationen hervorgehen. Das Ersatzteilblatt und die Teileliste sind in der Anleitung in einem zu geringem Maßstab skizziert. |
| Wartungsfreundlichkeit: | Zugänglichkeit des Modells | |||
| abschmieren | m. Schraube(n) | --- | ||
| Haftreifenwechsel | m. Klipverbindungen | X | ||
| Beleuchtungsmittelwechsel | entfällt, LED | Lokgehäuse abnehmen | ||
| Schleiferwechsel | --- | |||
| Schwierigkeitsgrad: | einfach | mittel | schwierig |
