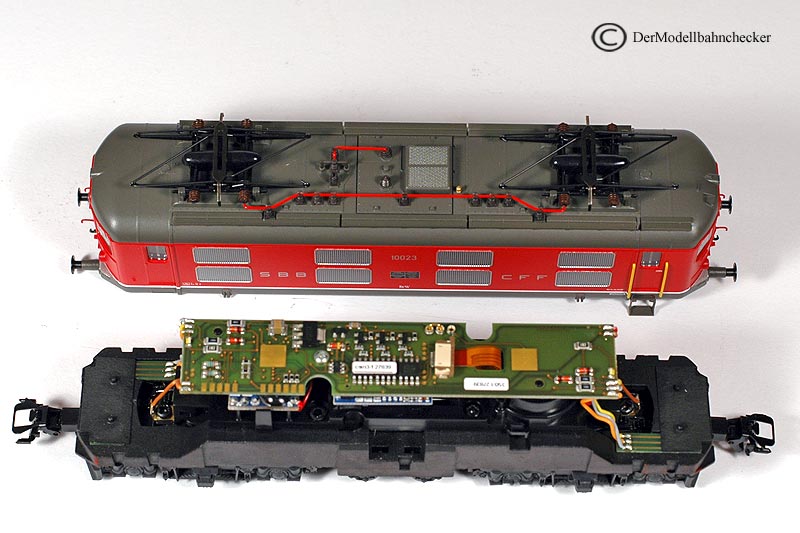

märklin 39421 inside
Technische Ausrüstung:
 |
| Motor | SoftdriveSinus |
  |
| Schwungscheibe (n) | ja | |
| Kraftübertragung
Motor / Rad |
Kardanwelle auf Schnecke und Getriebe auf 4 Achsen. | |

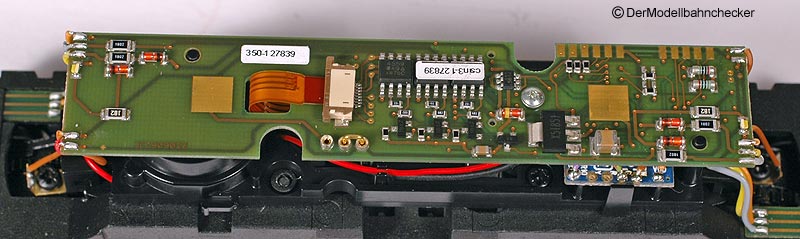

| Decoder | mfx mit SoftDrive-C-Sinus | |
| Schnittstelle | 21-polig | |
| Basisadresse (Motorola) | 41 | |
| Sound | ja,
nur Geräuschmodul |
|
| sonst. Funktionen: |
F1: -- F2:Bahnhofsansage F3: Signalhorn F4: Rangiergang (ABS) |
Stromaufnahme und Fahreigenschaften:
| befahrbarer Mindestradius | 360 mm |
 |
| M - Gleis | gut | |
| C - Gleis | gut | |
| K - Gleis | gut | |
| Weichenstraßen mit Gegenbogen vorwärts | gut | |
| Weichenstraßen mit Gegenbogen rückwärts | gut |
|
Die Laufeigenschaften im
Digitalbetrieb können überzeugen. Der Softdrive kann hier seine Vorteile ausspielen. |
Messwerte (Leistungsparameter):
| Gewicht | 438 g |

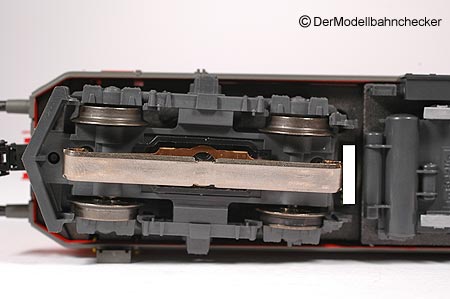

 Masseanschluss im Drehgestell |
||
| Haftreifen | 4, je
zwei im Drehgestell |
|||
| angetriebene Achsen | 4 | |||
| Zugkraft in g | ||||
| in der Ebene | 280 g | |||
| bei 2 % Steigung | 253 g | |||
| bei 3 % Steigung | 234 g | |||
| Leistungsaufnahme | 8,73 VA ** | |||
| Strombedarf | ||||
| max. Stromaufnahme (**bei allen Verbrauchern) und bei Last mit höchster Fahrstufe (digital) |
520
mA** bei 16,8 V Trafospannung |
|||
|
Höchst-Geschwindigkeit in Km/h (Werkseinstellung) |
||||
| mit CS vorwärts/rückwärts | 178 | |||
| mit Intellibox vorwärts/rückwärts | 181 | |||
|
Minimal-Geschwindigkeit in Km/h (Werkseinstellung ) |
||||
| mit CS vorwärts/rückwärts | 3,1 | |||
| mit Intellibox vorwärts/rückwärts | 3,1 | |||
|
Auslauf (bei Stromaus) |
||||
| Auslauf bei V max. | 14 cm | |||
Beleuchtung:
|
Die Beleuchtung erfolgt mittels
gelblicher LED. Das vorgesehene rote Rücklicht kann im Fahrbetrieb nicht geschaltet werden. Die Ausleuchtung ist deutlich, aber nicht zu stark. Eingebauter schweizer Lichtwechsel. Die Dioden der Frontlichter werden nicht durch die eingebaute Abdeckplatte geschützt. Diese liegt direkt oben auf und wird nach oben gespreizt. Eine Zerstörung der Dioden ist somit nicht ausgeschlossen.  |
 Lichtleiter im Gehäuse |
Bedienungsanleitung / Wartungsheft / Ersatzteilblatt:
|
Der Lokomotive liegt ein entsprechend umfangreiches Heft bei, aus dem die
einzelnen Informationen hervorgehen.
Das Ersatzteilblatt und die Teileliste sind in der Anleitung in einem zu geringem Maßstab skizziert. |
| Wartungsfreundlichkeit: | Zugänglichkeit des Modells | |||
| abschmieren | m. Schraube(n) | X | ||
| Haftreifenwechsel | m. Klipverbindungen | --- | ||
| Beleuchtungsmittelwechsel | entfällt (LED) | |||
| Schleiferwechsel (Klip) | Gehäuse abnehmen | |||
| Schwierigkeitsgrad: | einfach | mittel | schwierig |
